Wenn Wasser seinen Weg durch Wände, Böden oder Leitungen sucht, bleibt der Schaden oft lange unsichtbar. Video-Endoskope – oft auch als Inspektionskameras bezeichnet – sind unverzichtbare Inspektionswerkzeuge, die uns ermöglichen, in Bereiche zu blicken, die für das menschliche Auge unerreichbar sind. Sie sind das technologische Äquivalent eines Spürhundes, der nicht riecht, sondern sieht.
Was steckt drin? Der Aufbau einer Inspektionskamera im Überblick
Eine moderne Inspektionskamera vereint mehrere präzise aufeinander abgestimmte Komponenten und bildet dadurch ein leistungsstarkes Werkzeug für anspruchsvolle Anwendungen.
Im Zentrum arbeitet der Kamerakopf, der in der Regel mit einem kompakten CMOS-Sensor ausgestattet ist. Dieser liefert gestochen scharfe Bilder – selbst in dunklen, engen oder schwer zugänglichen Bereichen. Zusätzlich sorgen mehrere LED-Leuchten, die den Sensor umrahmen, für eine optimale Ausleuchtung. Dadurch bleibt die Sicht auch bei völliger Dunkelheit klar und zuverlässig.
Die Kamera ist über eine flexible Sonde, den sogenannten „Schwanenhals“, mit der Steuereinheit verbunden. Diese Sonde lässt sich mühelos durch Rohre, Hohlräume sowie hinter Wandverkleidungen führen. Je nach Modell ist sie entweder biegsam oder halbstarr. Darüber hinaus verfügen einige Varianten über ein steuerbares Gelenk, mit dem sich die Blickrichtung gezielt verändern lässt.
Die zentrale Bedienung erfolgt über die Steuereinheit – ein handliches Gerät mit integriertem Display. Auf diesem Display erscheint das Livebild der Kamera in Echtzeit. Hochwertige Modelle bieten darüber hinaus praktische Funktionen wie Zoom oder eine intuitive Schwenksteuerung. Zusätzlich ermöglichen viele Geräte die Speicherung von Fotos und Videos direkt auf einer MicroSD-Karte, sodass sich die Aufnahmen später bequem auswerten lassen.
Die Stromversorgung übernimmt ein wiederaufladbarer Akku, der mehrere Stunden Laufzeit bietet. Dadurch gelingen auch längere Inspektionen ohne Unterbrechung – effizient, mobil und zuverlässig.
Anwendung – Schritt für Schritt

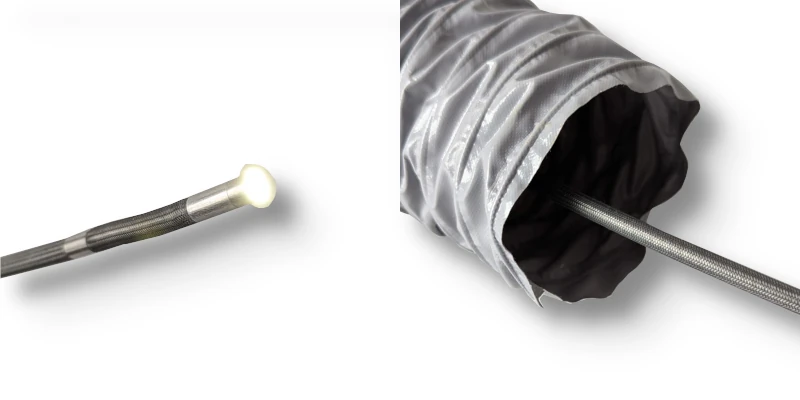

1. Einführen der Sonde
Über ein flexibles Kabel – oft als Schwanenhals bezeichnet – wird die Kamera vorsichtig in den zu untersuchenden Bereich eingeführt. Ob hinter einer Wandverkleidung, in einem Rohrsystem oder unter einem Bodenbelag: Die Sonde passt sich der Umgebung an und ermöglicht einen zerstörungsfreien Zugang zu schwer erreichbaren Stellen.
2. Livebild in Echtzeit
Sobald die Kamera positioniert ist, überträgt sie das Bild direkt auf das integrierte Display der Steuereinheit. Dank leistungsstarker LED-Beleuchtung bleibt selbst in dunklen Hohlräumen jedes Detail sichtbar – eine visuelle Kontrolle ohne Umwege.
3. Präzise Steuerung und Navigation
Moderne Geräte verfügen über ein 360°-Gelenk oder eine Joystick-Steuerung, mit der sich der Kamerakopf gezielt ausrichten lässt. So können auch verzweigte Rohrsysteme oder komplexe Strukturen zuverlässig inspiziert werden.
4. Dokumentation für spätere Auswertung
Fotos und Videos lassen sich direkt speichern – etwa auf einer MicroSD-Karte. Diese Aufnahmen dienen nicht nur der Analyse, sondern auch der professionellen Dokumentation, z. B. für Versicherungsfälle, Gutachten oder Kundenkommunikation.
5. Fundierte Entscheidungen treffen
Auf Basis der visuellen Erkenntnisse kann gezielt entschieden werden, ob und wo eine Reparatur notwendig ist. Das spart Zeit, Kosten und vermeidet unnötige Eingriffe – denn wer sieht, handelt klüger.
Fazit: Präzision durch Sichtkontrolle
Video-Endoskope ergänzen andere Messmethoden (wie die Thermografie oder Feuchtemessung) perfekt. Sie liefern den visuellen Beweis für eine vermutete Leckage oder einen Defekt und ermöglichen so eine punktgenaue Reparatur, die Zeit, Kosten und unnötige Zerstörung spart.
